SUB21/2800w - 21 polegadas

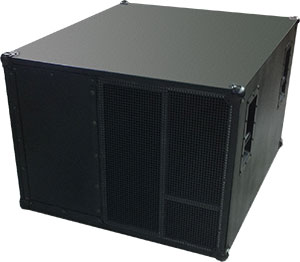

O Studio R SUB21/2800w é um projeto em estado da arte do Prof. Homero Sette em conjunto com a equipe e laboratórios de desenvolvimento Studio R / Nashville. Trata-se um subwoofer da mais alta potência, com elevada eficiência, utilizando falante de 21” na configuração bandpass de 6ª ordem. Estas características conferem excepcionais qualidade sônicas ao produto e muitas vantagens frente à outros projetos. O resultado é impressionante e pode complementar ou substituir a via de subgraves de qualquer sistema de PA ou line-array.

Homero Sette

Alto-falante 18 Sound:
21" e 1.400 watts AES

< Equipado com um alto-falante de alta performance de 21 polegadas e 1.400 watts AES, fabricado pela empresa italiana 18 Sound (Eighteen Sound). Ele possui resposta estendida em baixas freqüências, limpa e sem distorções, em níveis altíssimos de SPL e eficiência bem acima da média.
As características de seu projeto incluem um sistema de suspensão de deslocamento excepcional, que em conjunto com o cone reforçado com nervuras de fibra de carbono e a aranha dupla de silicone (DSS), produzem uma ação de pistão ultra-linear que proporciona controle total em toda a faixa de operação.
A bobina de cobre interna e externa de 100 milímetros, baseada na tecnologia Interleaved Sandwich Voz-coil (ISV), alcança altos níveis de estabilidade térmica e durabilidade.

......

..........Visão traseira ^

A baixa distorção e qualidade de som incomparável do 21LW1400 resulta do aprimorado sistema Double Demodulating Rings (DDR), integrado ao pólo da estrutura magnética. Ele reduz drasticamente a intermodulação e distorção harmônica, ao mesmo passo que melhora a resposta a transientes.
Provê ainda excelente dissipação de calor, utilizando um design especial que incorpora 8 canais de ar que forçam a ventilação total das partes mais críticas.
Este falante está também apto a trabalhar em condições meteorológicas adversas. Isto foi conseguido através de um tratamento exclusivo que melhora a resistência e dá propriedades repelentes de água para ambos os lados do cone. Além disso, um tratamento especial é aplicado sobre a placa superior e posterior da estrutura magnética que é muito mais resistente aos efeitos corrosivos de sais e oxidação do que qualquer outro tratamento em uso.

Curvas de desempenho (clique para ampliar):

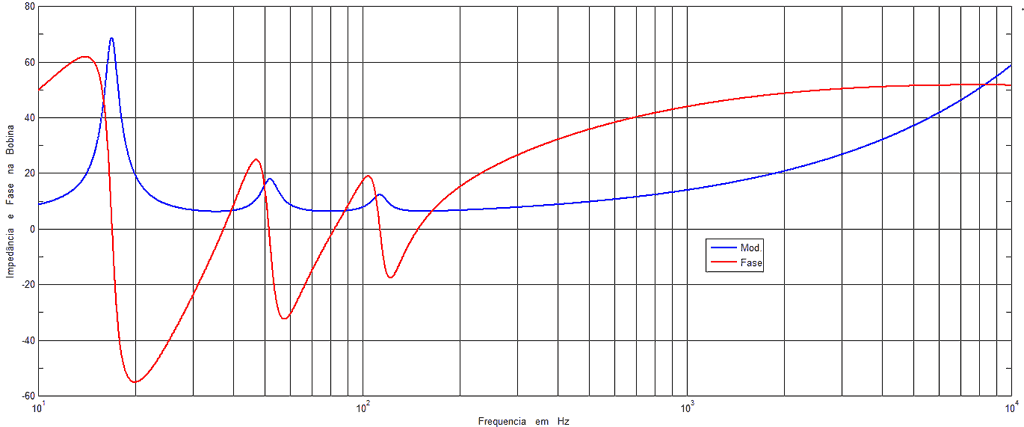

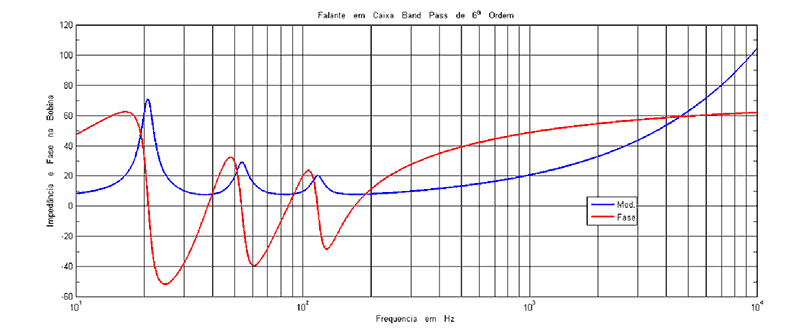

Impedância e fase na bobina ^

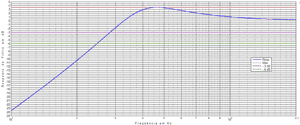

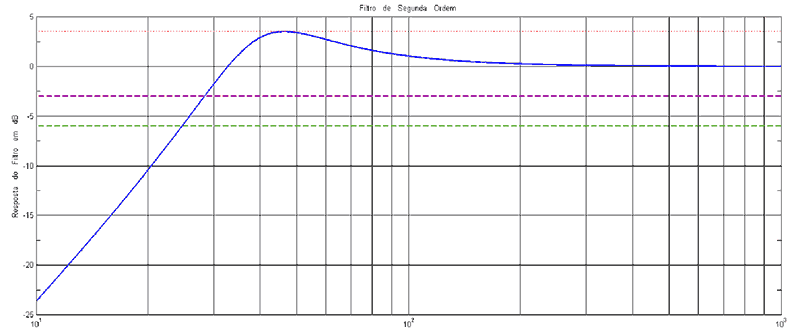

Resposta do filtro recomendado em dB ^
SPL em dB ^

Baixe aqui o trabalho completo sobre dimensionamento de subgraves apresentado pelo Prof. Homero Sette na AES 2012.

ESPECIFICAÇÕES
Potência NBR	1400 Watts	Norma NBR 10303
Potencia AES	1400 Watts	Norma AES
Potência de Programa	1600 Watts	Ruído Rosa, 2 h
Potência Musical	2800 Watts	Fator de Crista 10
Potência de Pico	7000 Watts	Máximo 10 ms
Sensibilidade	100dB SPL @ 2,83 Volts / 1 m
Faixa de Resposta	30 a 200 Hz Recomenda-se HPF
HPF Recomendado	Ff = 40Hz , Q = 1,4 Segunda Ordem
Compressão de Potência	0,6dB	@ - 10 dB
Compressão de Potência	1,5	@ - 3 dB
Compressão de Potência	2,2	@ 0dB
Impedância Nominal	8 ohms
Impedância Mínima	6,4 ohms

Características e benefícios:

Aplicações:

- Falante de 21" de altíssima eficiência;
- Maior êmbolo, acoplamento e pressão sonora;
- Eficiência e rendimento superiores à projetos bass reflex;
- Alto-falantes mais protegidos de intempéries;
- Dutos de áreas muito mais elevadas que reduzem perdas por atrito;
- Distorção extremamente baixa até nas mais baixas frequências;
- Altíssima potência média e de pico,
- Maior ganho e amplitude de resposta útil;
- Permite empilhamento.

- Arenas, estádios e parques;
- Casas de espetáculos;
- Boates de médio e grande porte;
- Teatros e cinemas,
- Salas de concerto;
- Grandes templos;
- Áreas ao ar livre;
- Grandes espaços em geral;

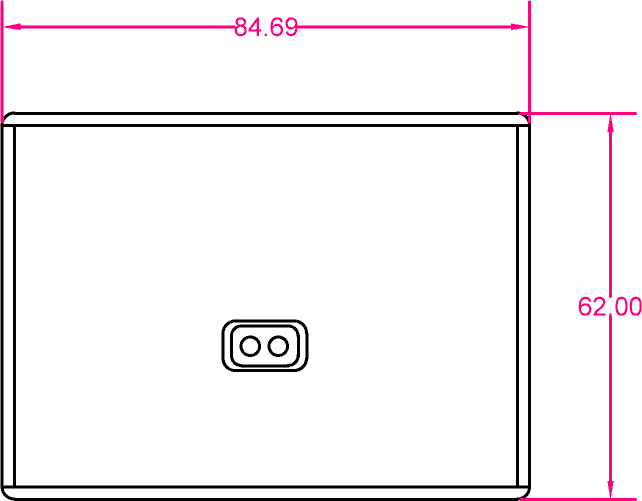

Dimensões (clique para ampliar):

Topo

Frente

Laterais

Traseira

Peso: 80kg Dimensões: 62cm x 84,69cm x 99,07cm (AxLxC)

Amplificador recomendado:
Por tratar-se de um alto-falante de 8 ohms com potência real especificada pelas mais rígidas normas oficiais de 1.400 watts, o recomendado é que o amplificador seja capaz de fornecer NO MÍNIMO* esta mesma potência individual por falante, sendo que o IDEAL* é pelo menos o dobro da mesma. Veja a tabela abaixo:

Número de caixas	Amplificador mínimo recomendado	Amplificador ideal recomendado
1	BX (ponte), NA6400, Z7, X8 ou superior	Light (ponte), Z16 ou superior
2	BX (ponte), Z7, X8 ou superior	Light (ponte), Z16 ou superior
4	X12 ou superior	Z16 ou superior
6	Z10, X12 ou superior	Z16 ou superior
8	Z16 ou superior	H22 ou superior

(*) Para mais detalhes sobre dimensionamento de potência, consulte os links:
- Dicas dos fabricantes de falantes sobre dimensionamento de potência
- Paper apresentado na AES sobre dimensionamento de potência
- Artigo do Prof. Homero Sette sobre dimensionamento de potência
