2 ohms_

.Os SÉRIE Z, oferecem excepcional precisão sônica e durabilidade por um custo reduzido, sem abrir mão dos principais recursos necessários às diversas aplicações profissionais. Essa extraordinária relação custo/benefício provém da perfeita integração entre engenharia e tecnologia, frutos de mais de três decadas de pesquisa, desenvolvimento e fabricação de equipamentos com soluções únicas em nível mundial, adaptados como nenhum outro às reais condições brasileiras. O resultado, é um amplificador extremamente potente, leve, bonito e acessível, com toda a confiabilidade e eficiência asseguradas pela marca Studio R. Todos os amplificadores da SÉRIE Z passam por um rígido controle de qualidade na seleção de componentes e exaustivos testes de funcionamento que, aliados à sua impecável construção, nos permitem proporcionar à todos modelos da linha a inigualável garantia total de 5 anos >
.

Garantia ampliada e imbatível: 5 anos!

5 ANOS DE
GARANTIA!

Insuperável! >

2 ohms

16.000 watts RMS

8.000 watts RMS p/ canal

4 ohms

9.400 watts RMS

4.700 watts RMS p/ canal

8 ohms

5.200 watts RMS

2.600 watts RMS p/ canal

Capaz de aproveitar plenamente falantes acima de 800 watts!

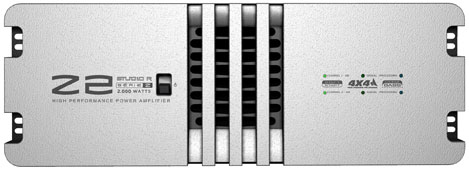

Z2
2 ohms	2.000 watts RMS
1.000 watts p/ canal
4 ohms	1.260 watts RMS
630 watts p/ canal
8 ohms	700 watts RMS
350 watts RMS p/ canal


Z3
2 ohms	3.000 watts RMS
1.500 watts p/ canal
4 ohms	2.000 watts RMS
1.000 watts p/ canal
8 ohms	1.200 watts RMS
600 watts RMS p/ canal


Z4
2 ohms	4.000 watts RMS
2.000 watts p/ canal
4 ohms	2.600 watts RMS
1.300 watts p/ canal
8 ohms	1.500 watts RMS
750 watts RMS p/ canal

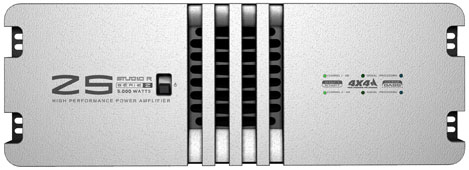

Z5
2 ohms	5.000 watts RMS
2.500W p/ canal
4 ohms	3.200 watts RMS
1.600W p/ canal
8 ohms	1.850 watts RMS
925 watts RMS p/ canal

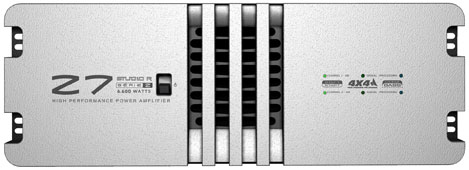

Z7
2 ohms	6.600 watts RMS
3.300 watts RMS p/ canal
4 ohms	4.500 watts RMS
2.250 watts RMS p/ canal
8 ohms	2.600 watts RMS
1.300 watts RMS p/ canal

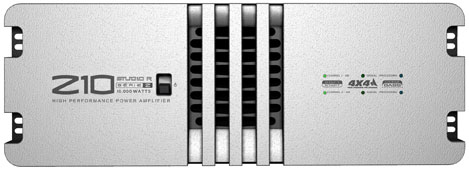

Z10
2 ohms	10.000 watts RMS
5.000 watts RMS p/ canal
4 ohms	6.300 watts RMS
3.150 watts RMS p/ canal
8 ohms	3.500 watts RMS
1.750 watts RMS p/ canal

Painel traseiro Z2, Z3 e Z4.
Clique na imagem para ampliar.

Painel traseiro Z5, Z7, Z10 e Z16.
Clique na imagem para ampliar.

.Principais recursos em todos os modelos da linha:

Maior fidelidade, eficiência e economia. Consome 35% menos energia do que amplificadores classe AB convencionais (Exceto Z16, ainda mais eficiente mas otimizado para graves).

Conheça as principais diferenças entre a Série Z e a concorrencia nacional e descubra porque a Série Z tem um preço tão competitivo apesar de sua superioridade tecnológica.

Clique aqui para conhecer melhor o NORYL®, o segredo da extrema resistência e durabilidade dos modernos painéis da Série Z e o que eles tem em comum com os veículos Mercedes®, entre outros produtos de alta tecnologia.

Possui um processador digital?
Faça aqui o download da tabela com os ajustes ideais de limiter para seu sistema!

Clique aqui para conheçer também os Série Z - 4 ohms: de 1.200 até 2.400 watts RMS de potência incluindo crossover estéreo integrado e ajustável.

Downloads relacionados:
Manual de Operação	Trio Axé&Cia Babado Novo

Comunicado
importante:

Você é proprietário de amplificadores Z3, Z4, Z5, Z7 ou Z8
fabricados até Maio de 2005? Se for, clique aqui!

.ESPECIFICAÇÕES Válidas para toda a linha:
Classe de operação .	Z2 ao Z10: AB variável Z16: classe H
Distorção Harmonica 1KHz - 1/2 da potência nominal .	0,09% @ 2 ohms 0,05% @ 4 ohms 0,02% @ 8 ohms
Distorção Harmonica 20Hz-20KHz - potência nominal .	menor ou igual a 0,5%
Resposta de Frequência	20Hz a 20khz, +/- 1dB.
Fator de amortecimento .	Maior que 2000 a 8 ohms - 40Hz
Relação Sinal / Ruído .	110 dBA em relação a potência máxima. (20X)
Sensibilidade / Ganho .	Ajustável: 0,775V e 1,55V (DS Point) 40X e 20X (DS Point)
Impedancia de entrada .	10Kohms balanceado
Controles	Frontais: chave de força Traseiros: chave estéreo/paralelo e atenuadores de sinal de entrada.
Indicadores .	Energia - 2 LEDs verde Sinal - 2 LEDs verdes Processamento: 2 LEDs azuis
Conectores	Entradas e saídas de linha: 2 conectores XLR fêmea e 2 conectores XLR macho (pino1 "comum", pino 2 "+", pino 3 "-"). 1 borne 1/4' para Chassis e 1 borne de 1/4' para o Comum Falantes: 4 bornes de 1/4' (Z1 ao Z4) e 8 bornes de 1/4' (Z5 ao Z16).
Refrigeração .	Duto de alumínio com ventilação forçada.
Proteção	Soft-Clip, Soft-Start, sobrecarga de entrada, curto circuito, DC, transientes, ultra-som, cargas reativas ou descasadas, rádio frequência e super aquecimento com sensores térmicos individuais.
Proteção contra cargas .	Liga/desliga silencioso, D.C. na saída, circuito No-Clip.
Circuito de saída .	Linear complementar, Soft-Clip.
Alimentação	220V AC (+/- 25V).
Consumo exato .	1,35 vezes a potência de saída utilizada.
Dimensões Em milímetros: alt. x larg. x comp. .	Z2: 173x483x330 Z3: 173x483x330 Z4: 173x483x430 Z5: 173x483x430 Z7: 173x483x550 Z10: 173x483x570 Z16: 173x483x570
Peso / Potência nominal e consumo máximo .	Z2: 23,5 Kg / 2.000W, 220V; 12,5A - senoidal contínuo (4A "musical") - versão 110V: 25A (24,1kg) Z3: 19 Kg / 3.000W, 220V; 18,5A - senoidal contínuo (6A "musical")- versão 110V: 37A (28,5kg) Z4: 22,7 Kg / 4.000W, 220V; 30A - senoidal contínuo (9,7A "musical") - versão 110V: 60A (24,9kg) Z5: 23,7 Kg / 5.000W, 220V; 37,5A - senoidal contínuo (12A "musical") - versão 110V: 75A (25)kg Z7: 27,7 Kg / 6.600W, 220V; 40A - senoidal contínuo (13A "musical") - versão 110V: 80A (29,9kg) Z10: 30 Kg / 10.000W, 220V; 60A - senoidal contínuo (20A "musical") - versão 110V: 120A (28,9kg) Z16: 32 Kg / 16.000W, 220V; 76A - senoidal contínuo (30A "musical") - versão 110V: 150A (30,5kg)

Todos os modelos operam em modo estéreo ou paralelo.
.
